SISTEMAS DE MONTAJE
SECCIÓN VERTICAL
ALA DE 40mm
(DETALLE)
CO
CO
TA MÁX. 310 mm
TA MÍN. 100 mm
(Con los diferentes separadores)
CO
CO
TA MÁX. 310 mm
TA MÍN. 100 mm
(Con los diferentes separadores)

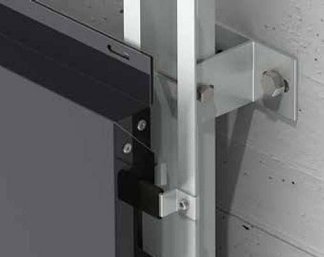

SISTEMA
STB-CH
BANDEJA CH ESTÁNDAR DE ALA DE 40mm
Nota:
los paneles
STAC
BOND STRUGAL
mecanizados se sirven en plano.
De la conformación de las bandejas se hace cargo el cliente.
No se necesitan máquinas específicas.
Para el conformado de bandejas CH con alas de 40mm se utilizarán siempre y para cada entalladura piezas de refuerzo de
cuelgue. Serán piezas específicas de aluminio de 2mm de espesor y aleación 1050 e irán remachadas o atornilladas a las
correspondientes pestañas y/o rigidizadores.
Las bandejas con ala de 40 mm pueden permitir una mejor optimización al necesitar menos panel en las pestañas que las
bandejas de ala de 45mm.
