El rigidizador es una pieza angular formada a partir de
panel composite
STAC
BOND STRUGAL
mecanizado. Se
utiliza para reforzar interiormente las bandejas CH, cuando
éstas superan ciertas dimensiones. El rigidizador se fija
mediante cinta de doble cara y adhesivo a la cara interior de
la bandeja y se remacha a las pestañas superior e inferior
horizontales.
SISTEMA
STB-CH
RIGIDIZADOR DE BANDEJA
DETALLE DE FIJACIÓN
DETALLE DE FIJACIÓN
BANDEJA
RIGIDIZADOR
REMACHE
Nº
DENOMINACIÓN
1
Bandeja de panel composite STAC
BOND STRUGAL
2
Imprimación
3
Cinta de doble cara autoadhesiva
4
Cordón de adhesivo aplicado sobre la bandeja
5

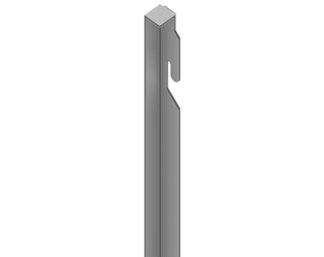

Perfil rigidizador de panel STAC
BOND STRUGAL
6
Pletina conformado bandejas
1
2
6
3
4
5
SISTEMAS DE MONTAJE
REFERENCIA
DESCRIPCIÓN
06STBRIG1SA
RIGIDIZADOR SCH-1 (< 750 mm)
06STBRIG2SA
RIGIDIZADOR SCH-2 (750 - 1500 mm)
06STBRIG3SA
RIGIDIZADOR SCH-3 (> 1500 mm)
06STBRIG4SA
RIGIDIZADOR SCH-4 (2400 - 4000 mm)
06STBRIG5SA
RIGIDIZADOR SCH-5 (4000 - 5000 mm)
06STBRIG6SA
RIGIDIZADOR SCH-6 (> 5000 mm)
