70
SISTEMA
STB-CH
ELEMENTOS AUXILIARES
SISTEMAS DE MONTAJE

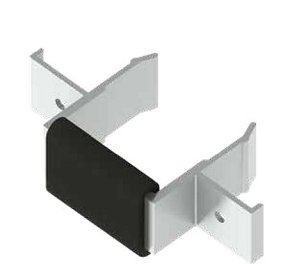

CONJUNTO SOPORTE CUELGUE STB-CH
El conjunto soporte cuelgue STB-CH es el utilizado para el
perfil OMEGA.
La junta de la pieza de cuelgue tiene como finalidad evitar
los ruidos de las vibraciones provocadas por carga de
vientos, tráfico rodado, etc.
Este soporte se sujeta al perfil inicialmente mediante unas
pestañas que permiten el desplazamiento vertical para
facilitar la colocación en su posición final, y posteriormente
mediante tornillos autotaladrantes.
JUNTA CUELGUE
SOPORTE CUELGUE EXTERIOR STB-CH
REFERENCIA
DESCRIPCIÓN
06STBEXTSA
CONJUNTO SOPORTE CUELGUE STB-CH
79,7
18,3
9,2
11,3
3,4
40
19,9
38,7
23,8
79,7
18,3
9,2
11,3
3,4
7,8
2,3
25,2
33
40
19,9
38,7
23,8
Cotas en mm
