MONTAJE DE SISTEMA
SISTEMAS DE MONTAJE
SEPARADORES DOBLE T
PERFILES OMEGA
CUELGUES EXTERIORES
1
.

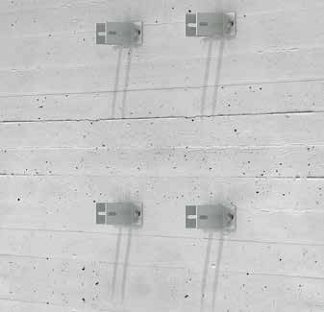

El primer paso será la
colocación de los separadores
DOBLE T
sobre la fachada.
Éstos deberán estar perfecta-
mente alineados en vertical.
El tipo de separador a utilizar
dependerá del aislamiento térmico y del desplome que tenga
la fachada.
Opcionalmente se pueden colocar unos
calzos
aislantes
que actúan como rotura de puente térmico.

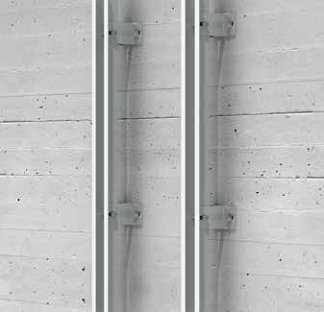

2
.
En los separadores doble T se atornilla el perfil OMEGA,
el cual deberá quedar perfectamente aplomado con las re-
gulaciones que permite el sistema.
El primer y último anclaje
estará colocado como máximo a 250mm de los extremos del
perfil montante OMEGA.

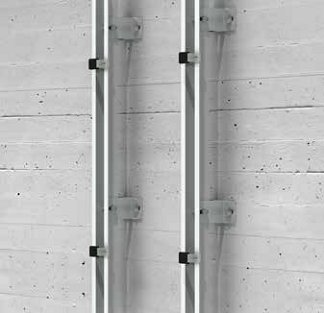

3
.
Sobre el perfil OMEGA se sitúan los cuelgues STB-CH.
Estos se regularán en altura en función de la situación de las
botas de cuelgue de cada bandeja.

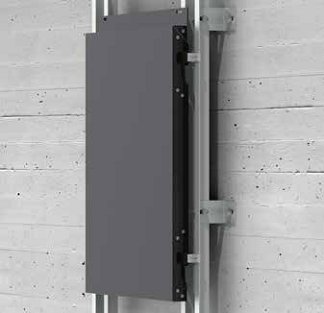

4
.
El último paso será colocar las
bandejas de panel composite
STAC
BOND STRUGAL
sobre las piezas de cuelgue y atorni-
llarlas o remacharlas contra las alas de los perfiles OMEGA, en
los agujeros colisos situados en la pestaña horizontal superior
de la bandeja.
La fachada se ejecutará en sentido ascendente.
BANDEJA DE PANEL COMPOSITE
STAC
BOND STRUGAL
