SISTEMA
STB-SZ
MONTAJE DE SISTEMA
SISTEMAS DE MONTAJE
PERFIL Z BASE
BANDEJA DE PANEL COMPOSITE
STAC
BOND STRUGAL
3
.
Perfil S y perfil Z.
Estos perfiles refuerzan longitudinal-
mente la bandeja tanto en su parte inferior como superior.
El perfil Z se coloca en la parte superior y lleva puntualmente
una
cinta de EPDM
adhesivo, que rodea el ala vertical del
perfil para absorber posibles holguras entre el macho y la
hembra evitando los ruidos producidos por las vibraciones.
Estos perfiles se fijan a las bandejas mediante remaches.
4
.
Bandeja de Panel Composite STAC
BOND STRUGAL
.

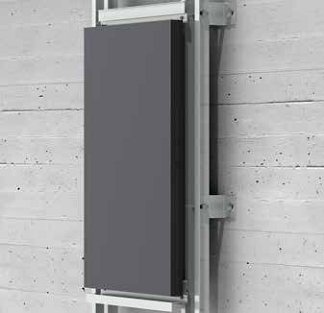

Una
vez conformada la bandeja con el perfil Z en su parte superior
y el perfil S en su parte inferior se lleva a fachada.
El recu-
brimiento se ejecutará en sentido ascendente de forma que
cada bandeja descansa sobre la anterior y se sujeta mecáni-
camente en su parte superior atornillando el perfil Z contra el
montante OMEGA.
SEPARADORES DOBLE T
PERFILES OMEGA
1
.

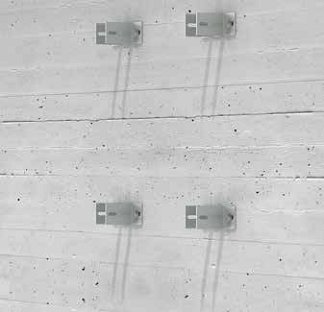

El primer paso será la
colocación de los separadores
DOBLE T
sobre la fachada.
Éstos deberán estar perfecta-
mente alineados en vertical.
El tipo de separador a utilizar
dependerá del aislamiento térmico y del desplome que tenga
la fachada.
Opcionalmente se pueden colocar unos
calzos
aislantes
que actúan como rotura de puente térmico.
2
.

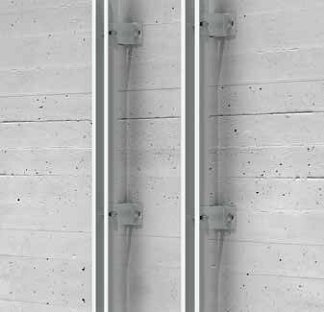

En los separadores doble T se atornilla el perfil OMEGA,
el cual deberá quedar perfectamente aplomado con las re-
gulaciones que permite el sistema.
El primer y último anclaje
estará colocado como máximo a 250mm de los extremos del
perfil montante OMEGA.
