SISTEMA
STB-T-S
Z
MONTAJE DE SISTEMA
SISTEMAS DE MONTAJE
SEPARADORES L
PERFILES T
PERFIL Z BASE
BANDEJA DE PANEL COMPOSITE STACBOND
2
.
Colocación de perfiles T.
Sobre los anclajes L se atornilla
el perfil T, el cual deberá quedar perfectamente aplomado.
El
primer y último anclaje estará colocado como máximo a 250
mm de los extremos del perfil T.
3
.
Perfil S y perfil Z.
Estos perfiles refuerzan longitudinal-
mente la bandeja tanto en su parte inferior como superior.
El perfil Z se coloca en la parte superior y lleva puntualmente
una cinta adhesiva de EPDM, que rodea el ala vertical del
perfil para absorber posibles holguras entre el macho y la
hembra evitando los ruidos producidos por las vibraciones.
Estos perfiles se fijan a las bandejas mediante remaches.
4
.
Bandeja de Panel Composite STAC
BOND
STRUGAL
.
Una
vez conformada la bandeja con el perfil Z en su parte superior
y el perfil S en su parte inferior se lleva a fachada.
El recu-
brimiento se ejecutará en sentido ascendente de forma que
cada bandeja descansa sobre la anterior y se sujeta mecáni-
camente en su parte superior atornillando el perfil Z contra el
perfil montante T.

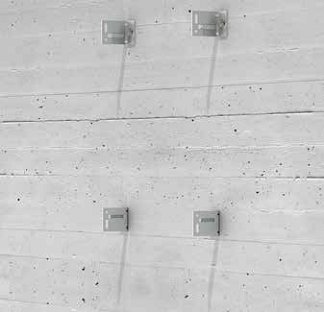

1.
Separadores en L para anclaje del perfil a fachada.
Los
anclajes en L unen el perfil T al paramento vertical o muro
soporte y son los encargados de solventar los problemas
de desplome de la fachada.
Pueden ser de retención o de
sustentación.
Opcionalmente se pueden colocar unos
calzos
aislantes
que actúan como rotura de puente térmico.
