1.

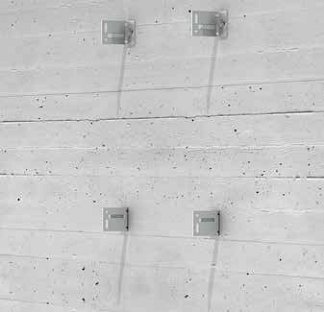

Separadores en L para anclaje del perfil a fachada.
Los
anclajes en L unen el perfil T OMEGA al paramento vertical o
muro soporte y son los encargados de solventar los proble-
mas de desplome de la fachada.
Pueden ser de retención
o de sustentación.
Opcionalmente se pueden colocar unos
calzos aislantes
que actúan como rotura de puente térmico.
2
.

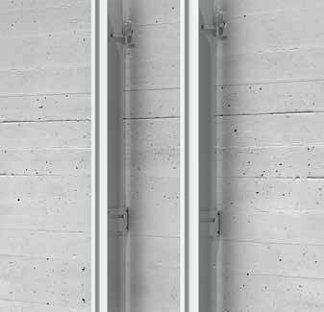

Sobre los separadores L se atornilla el perfil T OMEGA,
el
cual deberá quedar perfectamente aplomado con las regu-
laciones que permite el sistema.
El primer y último anclaje al
paramento estará colocado como máximo a 250mm de los
extremos de dicho perfil.
3
.

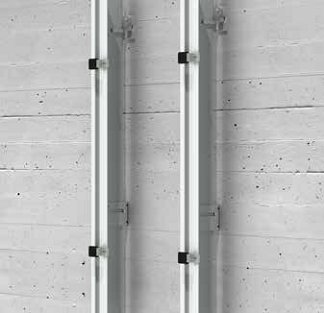

Sobre los perfiles se sitúan los conjuntos de soporte.
Estos se regularán en altura en función de la situación de las
botas de cuelgue de cada bandeja.
4
.
Bandeja de Panel Composite STAC
BOND
STRUGAL
.
El último paso será colocar las bandejas sobre las piezas
de cuelgue y atornillarlas o remacharlas contra las alas de
los perfiles T OMEGA, en los agujeros colisos situados en la
pestaña horizontal superior de la bandeja.
La fachada se
recubrirá en sentido ascendente.
